多电路输出的IGBT驱动设计工作原理为:PWM控制芯片输出的两路反相PWM 信号经元件组成的功率放大电路放大之后,再经脉冲变压器隔离耦合输出4路驱动信号。4路驱动信号根据触发相位分为相位相反的两组。驱动信号1与驱动信号3同相位,驱动信号2与驱动信号4同相位。该电路采用脉冲变压器实现了被控IGBT高电压主回路与控制回路的可靠隔离,IGBT 的GE间的稳压管用于防止干扰产生过高的UGE而损坏IGBT的控制极。与MOSFET一样,负偏压可以防止母线过高du/dt造成门极误导通。但只要控制好母线电压瞬态过冲,可不需要IGBT的负偏压。此电路中,脉冲变压器次级接相应电路将驱动波形的负脉冲截去,大大减少了驱动电路的功耗。

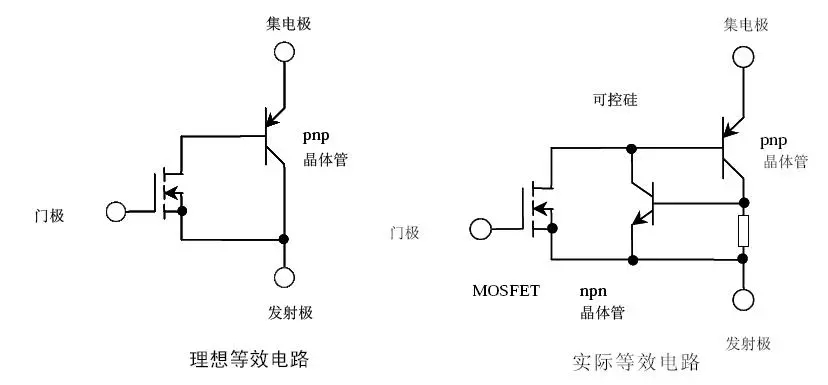

由于IGBT的开关特性和安全工作区随着栅极驱动电路的变化而变化,因而驱动电路性能的好坏将直接影响IGBT能否正常工作。为使IGBT能可靠工作。IGBT驱动电路需要满足以下要求:
